1 - 15 트럭(truck scale) 저울

1 - 15 트럭(truck scale) 저울

    ◆ 화물 트럭에 의한 화물의 무게를 측정할 경우에 트럭에 실린 화물의 무게를 들어올려 측정하는
        크레인 저울과는 달리, 아래로 누르는 힘으로 작용하는 무게를 측정해야 한다.
        이러한 목적으로 제작된 저울을 Truck scale(트럭 저울)이라 한다.
        구조는 화물의 무게를 역학적인 구조부와 하중을 검출하는 하중 검출부(load cell) 및 하중을 표시하는
        지시부(indicator) 와 데이터를 기록하는 기록계(printer)로 구성되어 있다.

     1) 트럭저울 계량제어시스템의 개 요
         계량제어 시스템이란 로드셀이란 하중(무게,중량)을 감지하는 센서로 부터 미세신호를 받아
         디지털신호로 변환시켜 (하중.중량) WEIGHING INDICATOR에 표시 제어하는 것으로
         신호 변환 체제는 다음과 같습니다.

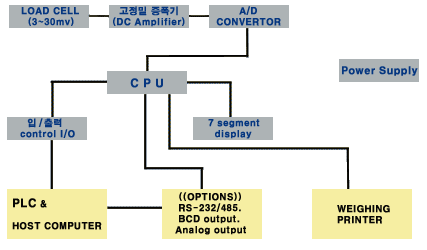

☞ weighing indicator 구성도

1-1) LOAD CELL
            로드셀이란 DC10V 내외의 전압을 인가하여 하중(무게,중량)을 감지하는 센서의 일종으로
            일상생활의 전자저울이나 체중계로부터 산업분야의 HOPPER SCALE, CRANE SCALE,
            PLATFORM SCALE 등에 널리 사용되고 있습니다.
1-2) 고정밀 증폭기 (DC Amplifier)
            LOAD CELL 미세전압(3~30mv)을 증폭시키는 역할을 합니다.
1-3) A/D CONVERTOR
            증폭된 DC Analog 전압을 Digital 신호로 변환 시키는 역할을 합니다.
1-4) CPU(중앙제어처리장치)
            제어기능.표시기능.입출력제어.연산처리 등을 수행합니다.
1-5) 7 Segment Display
            중량표시.option 장치 설정치를 표시합니다.
1-6) 입/출력(control I/O)
            Input   : Gross/Net설정,Zero 설정,Tare 설정,계량start,등
            Output : 계량설정치,대공급,중공급,소공급,상한,하한,zero설정치,등
1-7) Power Supply(AC/DC 변환기)
            입력된 AC 110/220V 전압을 DC(정밀) 전압으로 변환시켜 내부사용전압.Load cell 의
            인가전압을 생성합니다.
1-8) Weighing Printer
            Gross/Net/Code no/Data/ 등을 Print 합니다.
1-9) PLC & HOST COMPUTER
            PLC 통신 : 입/출력(control I/O) 신호를 PLC와 연결하여 제어 할 수 있습니다.
            HOST computer 통신 : Computer 와 Indicator RS-232/485 통신기능을 이용하여
                                             Computer에서 제어(설정치.등) 할 수 있습니다.
1-10) OPTION
             * RS-232/485 : Computer 통신할 때 주로 사용하며 제어방식에는 두가지 방식이 있습니다.
                           Stream 방식 : 주기적으로 신호를 보내는 방식
                           Command 방식 : 명령어에 의해 보내거나 받는 방식
             * BCD Output : 중량 표시를 Parallel BCD 신호로 변환 합니다.
                                   (Weighing Data/Printer/PLC 와 연결)
             * Analog Output : Analog Weighing Data (4~20mA(0~5V) 를 출력합니다.

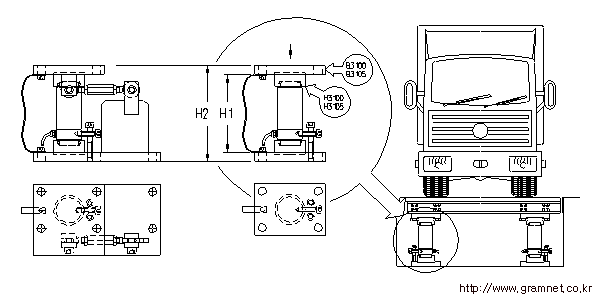

2) 트럭 저울의 설치 "예" < 그림 1-18-1 >

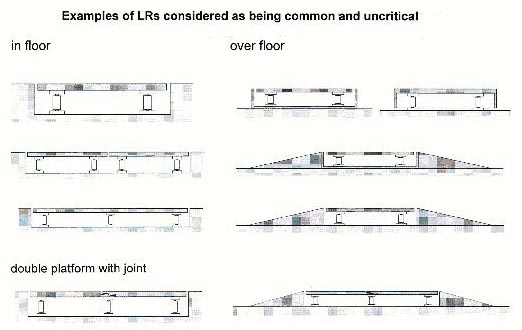

3) 트럭 저울의 설치별 종류
종류에는 다음과 같은 방식이 있습니다.

          가) in floor 방식 : 계량판을 지하에 매설하여 계량하는 방식
          나) over floor 방식 : 계량팥을 지상에 설치하여 계량하는 방식
          다) double platform 방식 : 계량판을 2개 설치하여 계량하는 방식
                                                                < 그림 1-18-2 >

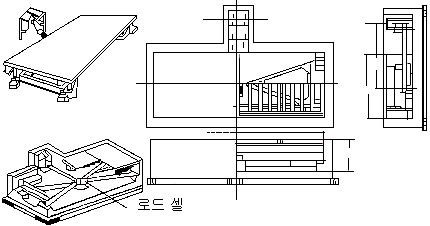

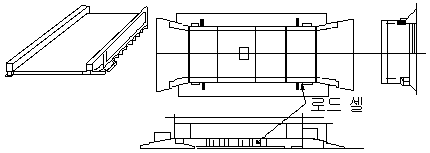

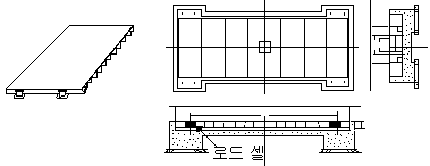

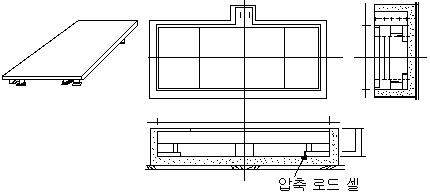

< 그림 1-18-3 > 트럭 저울의 load cell 설치 종류

(a) 다중 로드 셀 방식

(b) 샐로우 핏 방식

(d) 단일 로드 셀 방식
